Штабной бронеавтомобиль
Sd.Kfz.247
(Sd.Kfz.247)
1937
Модель A
Модель B

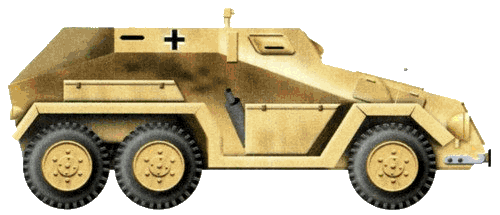

В 1937 году фирма «Даймлер-Бенц» построила десять бронеавтомобилей с открытым верхом, взяв за основу шасси легких трехосных грузовиков «Крупп» L2H 143. Машины получили обозначение Sd.Kfz.247 Ausf.А и использовались в немецкой армии в качестве штабного бронеавтомобиля.
Эти бронемашины были построены по компоновочной схеме с передним расположением двигателя передними управлявмыми колесами и двумя ведущими задними мостами.
Открытый сверху корпус сваривался их 8-мм листов катаной стали, которые устанавливались с большими углами наклона с целью повышения их пулестойкости. Борта состояли из двух поясов бронелистов — узкого верхнего и широкого нижнего, которые приваривались к каркасу под углом таким образом, что в поперечном сечении корпус имел форму шестигранника, обращенного самой узкой гранью вниз. Попасть в машину экипаж мог через небольшой люк, предусмотренный слева в нижней части борта отделения управления, либо через борт открытого десантного отделения.
В передней части корпуса находилось моторное отделение, в котором был установлен карбюраторный, четырехцилиндровый оппозитный двигатель воздушного охлаждения «Крупп» М-304 с рабочим объемом 3308 см3, развивавший мощность 44,1 кВт (60 л. с.). С двигателем взаимодействовала трансмиссия, в состав которой входили четырехступенчатая коробка передач Zf-Aphon Gb 35 с однодисковым сухим сцеплением, демультипликатор, два блокирующихся дифференциала и механические тормоза. Силовая установка позволяла бронемашине с боевой массой 5,2 тонны двигаться по шоссе с максимальной скоростью 70 км/ч. С полным топливным баком запас хода составлял 350 км.
Доступ к двигателю с целью ремонта и технического обслуживания обеспечивали эксплуатационные люки в стенках и крыше моторного отсека. Функцию передней стенки последнего выполняло бронированное жалюзи с узкими горизонтальными пластинами через которое охлаждающий воздух поступал к двигателю.
Позади моторного отсека находилось отделение управления, в котором слева располагался водитель, а справа от него — командир машины. В боевой обстановке обзор им обеспечивали смотровые щели со сменными стеклопакетами в лобовой бронепанели. Все пространство за спинками передних сидений занимало открытое десантное отделение оборудованное средствами связи и наблюдения.
В трехосной неполноприводной (6x4) ходовой части с подвеской на полуэллиптических листовых рессорах использовались односкатные колеса с пневматическими шинами. Как передние, так и задние колеса были прикрыты плоскими угловатыми крыльями, причем задние использовались в качестве полок на которых крепились ящики с запасными частями и инструментами и прочим снаряжением.

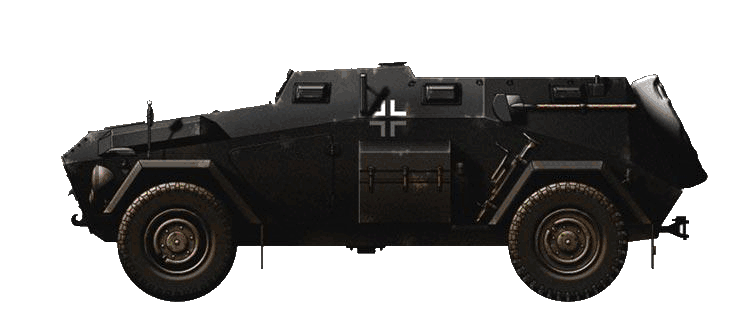

В 1941–1942 годах фирма «Даймлер-Бенц» построила 58 штабных бронемашин Sd.Kfz.247 Ausf.В базой для которых послужило серийное четырехколесное шасси «Хорх» 801/EG 1. Это шасси выпускалось с 1935 по 1940 год и использовалось для производства легких бронеавтомобилей Sd.Kfz.221. Его особенностью было заднее расположение двигателя что не устраивало конструкторов фирмы «Даймлер-Бенц», поэтому мотор они перенесли вперед.
Штабной бронеавтомобиль Sd.Kfz.247.Ausf В был построен по компоновочной схеме с передним расположением двигателя и двумя ведущими осями. Корпус машины изготавливался из 8-мм листов катаной стали, которые приваривались к каркасу из тавровых и уголковых стальных профилей. Крыша над отделением управления имела толщину 6 мм, днище — 5 мм. Все бронелисты монтировались с рациональными углами наклона, что повышало их пулестойкость. К раме шасси корпус крепился с помощью болтовых соединений.
Экипаж который состоял из водителя и командира машины, а также четыре человека (обычно штабные офицеры), размещавшихся в десантном отделении, попадали внутрь машины через люки в нижней части бортов корпуса. Два передних люка имели треугольную форму и предназначались для штатных членов экипажа, третий — в правом борту — был почти квадратным и вел непосредственно в десантное отделение. Кроме того в открытое десантное отделение можно было попасть перемахнув через борт. К наклонному кормовому листу корпуса крепилось запасное колесо, закрытое чехлом.
В отделении управления, частично прикрытом сверху крышей слева сидел водитель, справа — командир машины. Обзор им обеспечивали два прямоугольных окна в лобовом листе корпуса и маленькие смотровые окна в бортах отделения управления. В боевых условиях они закрывались бронекрышками со смотровыми щелями, оборудованными стеклопакетами. За отделением управления находилось открытое десантное отделение, рассчитанное на четырех человек, как правило, штабных офицеров и радиста. Там же была установлена радиостанция FuSprGer «f», укомплектованная штыревой антенной с «метелкой». Обзор из десантного отделения обеспечивали четыре смотровых окна в стенках корпуса, оборудованные бронекрышками со смотровыми щелями. В случае непогоды над десантным отделением на трех арках разворачивался брезентовый тент с четырьмя круглыми целлулоидными окнами.
Переднюю часть корпуса занимал моторный отсек, в котором был установлен восьмицилиндровый рядный карбюраторный двигатель жидкостного охлаждения «Хорх» V8–108. Мотор с центральным распредвалом и верхним расположением клапанов оснащался карбюратором «Солекс» 30JFP и при рабочем объеме 3517 см3 развивал мощность 56,7 кВт (75 л. с.). С двигателем взаимодействовала трансмиссия в состав которой входили сухое однодисковое сцепление с гидравлическим приводом PF20KZM фирмы «Фихтельунд Сакс», механическая планетарная коробка передач производства фирмы «Ауто-Юнион/ Хорх», которая обеспечивала движение вперед на пяти передачах и назад на одной, и два дифференциала. Крутящий момент передавался посредством тройной распределительной цепи. Механические или гидравлические тормоза колодочного типа «Хорх» устанавливались на все колеса.
Силовая установка позволяла полноприводной бронемашине с боевой массой 4,46 т двигаться по шоссейным дорогам с максимальной скоростью 80 км/ч, при езде со скоростью свыше 25 км/ч привод на задние колеса можно было отключить.
Доступ к двигателю с целью ремонта и текущего технического обслуживания обеспечивали два откидных прямоугольных люка на крыше моторного отсека.
Двухосная полноприводная (4x4) ходовая часть крепилась к раме при помощи двух балансиров и двух спиральных амортизаторов. Все колеса были управляемыми, имели независимую подвеску и «обувались» в шины низкого давления «Континентал» размером 21,0–18. Ступицы колес штамповались из стальных листов. Торможение осуществлялось с помощью гидравлических тормозов. Все колеса прикрывались сверху угловатыми крыльями с плоскими поверхностями. Перед задним левым крылом к борту крепился ящик для хранения запасных частей и инструментов.
Штатного вооружения на бронеавтомобиле не имелось. Электрооборудование бронемашины — подсветка контрольных приборов, стоп-сигналы, фары, клаксон — запитывалось от генератора «Бош» RKC 130/12–825 мощностью 300 Вт и одного 12-вольтового аккумулятора «Бош» емкостью 75 А.ч.
Бронеавтомобили Sd.Kfz.247 Ausf A и В использовались в качестве командирских и штабных машин в разведывательных подразделениях танковых дивизий вермахта и войск СС.
технические характеристики | Sd.Kfz. 247Ausf.A |
---|---|
Боевая масса, т | 5,2 |
Экипаж, чел. | 2+4 |
Длина,мм | |
Ширина,мм | |
Высота,мм | |
Дорожный просвет,мм | |
Броня, мм | 8 |
Скорость максимальная, км/ч | 70 |
Запас хода по шоссе, км | 350 |
Кол-во выпущенных экземпляров | 10 |
Двигатели | ||||
---|---|---|---|---|
Вариант | Тип | Модель | Кол-во | Мощность, л.с. |
1 | К | «Крупп» М 304, карбюраторный, 4-цилиндровый, оппозитный, воздушного охлаждения, рабочий объем 3308 см3, мощность 44,1 кВт | 1 | 59,96 |
технические характеристики | Sd.Kfz. 247Ausf.B | ||||
---|---|---|---|---|---|
Боевая масса, т | 4,46 | ||||
Экипаж, чел. | 2+4 | ||||
Длина,мм | 5000 | ||||
Ширина,мм | 2000 | ||||
Высота,мм | 1800 | ||||
Дорожный просвет,мм | 260 | ||||
Броня, мм |
6-8
|
||||
Скорость максимальная, км/ч | 80 | ||||
Запас хода по шоссе, км | 400 | ||||
Кол-во выпущенных экземпляров | 58 |
Двигатели | ||||
---|---|---|---|---|
Вариант | Тип | Модель | Кол-во | Мощность, л.с. |
1 | К | «Хорх» 3,8-I-V, 8-цилиндровый, карбюраторный, рядный, рабочий объем 3823 см3, мощность 62,5 кВт при 3600 об/мин | 1 | 84,98 |
Основные модификации | ||
---|---|---|
Модель | Особенности | Кол-во экз. |
Sd. Kfz. 247 Ausf.A | шасси колесного (6х4) артиллерийского тягача Krupp L2H143. Открытый сверху броневой корпус. Боевая масса 5,2 т, двигатель Krupp М305 мощностью 57 л.с., скорость 70 км/ч, запас хода 350 км. Вооружение отсутствовало. | 10 |
Sd. Kfz. 247 Ausf.B | полноприводное шасси, аналогичное Sd.Kfz.221, но с передним расположением двигателя. | 58 |
