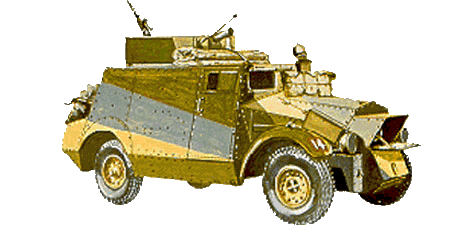

Разведывательный бронеавтомобиль
Morris
(Morris)
1939
Этот бронеавтомобиль был разработан в 1938 году на Королевском Арсенале в Вулвиче на базе широко распространенного в английской армии 0,75-т заднеприводного грузового автомобиля «Моррис коммершиал». Всего в 1939 году было выпущено 100 бронемашин этого типа.
Бронеавтомобиль был построен по компоновочной схеме с передним расположением двигателя и приводом на заднюю ось.
Корпус и башня машины склепывались из плоских броневых листов толщиной всего 7 мм, что было явно недостаточно для надежной защиты экипажа от огня современного стрелкового оружия. В состав экипажа входили четыре человека: командир, водитель, наводчик и радист.
В открытой сверху башне кругового вращения находились рабочие места двоих членов экипажа, обслуживавших установленное в лобовом листе башни штатное вооружение — 14-мм противотанковое ружье «Бойс» и 7,7-мм пулемет «Брен», между которыми располагался 101,6-мм дымовой гранатомет. Для передачи собранных разведданных о противнике бронемашина была оборудована радиостанцией № 19, являвшейся стандартным средством связи британских танковых войск.
В моторном отсеке бронемашины устанавливался шестицилиндровый карбюраторный рядный двигатель «Моррис коммершиал» с рабочим объемом 3485 см3, который развивал мощность 70,7 кВт (96,2 л.с.), что позволяло более чем 4-тонной машине двигаться по шоссейным дорогам с максимальной скоростью 72 км/ч. С двигателем взаимодействовала трансмиссия, в состав которой входили: сцепление сухого трения, четырехскоростная коробка передач и механические тормоза. В заднеприводной (4x2) ходовой части с подвеской на полуэллиптических листовых рессорах использовались колеса с шинами размером 9,00–16.
В силу своей малочисленности, слабого бронирования и вооружения бронеавтомобили «Моррис» применялись ограниченно и только в начальный период второй мировой войны: 38 бронемашин этого типа входили в состав 12-го Уланского полка — единственной бронеавтомобильной части Британских экспедиционных сил во Франции в 1939–1940 годах, и все были потеряны при эвакуации из Дюнкерка.
Еще одним полком английской армии, имевшим на вооружении «Моррисы», был 11-й Гусарский, в составе которого они приняли участие в боевых действиях в Ливии в самом начале кампании в Северной Африке.
технические характеристики | Morris |
---|---|
Боевая масса, т | 4,2 |
Экипаж, чел. | 4 |
Длина,мм | 4762 |
Ширина,мм | 2045 |
Высота,мм | 2210 |
Дорожный просвет,мм | 241 |
Броня, мм | 7 |
Скорость максимальная, км/ч | 72 |
Запас хода по шоссе, км | |
Кол-во выпущенных экземпляров |
Двигатели | ||||
---|---|---|---|---|
Вариант | Тип | Модель | Кол-во | Мощность, л.с. |
1 | К | «Моррис Коммершиал», 6-цилиндровый карбюраторный, рядный, жидкостного охлаждения, рабочий объем 3485 см3, мощность 70,7 кВт | 1 | 96,12 |
Вооружение | |||||
---|---|---|---|---|---|
Вариант | Тип | Калибр, мм | Модель | Кол-во | Боекомплект / 1 |
1 | ПТР | 14 | Бойс | 1 | |
Пулемет | 7,7 | Брен | 1 | ||
Гранатомет | 101,6 | дымовой | 1 |
