САМОХОДНАЯ УСТАНОВКА

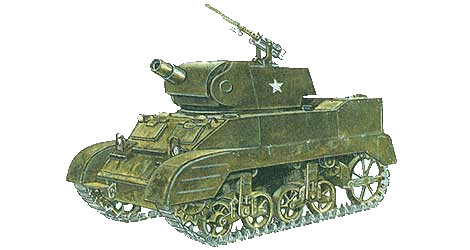

М8 «Scott»
1942
Самоходная установка была разработана и запущена в серийное производство в 1942 г. как средство непосредственной поддержки пехоты и танков. Она создана на базе легкого танка М5, конструкция которого подверглась некоторым изменениям: увеличен наклон лобового листа, на который перенесены люки механика-водителя и стрелка-радиста, вместо стандартной башни с 37-мм пушкой установлена большая по размерам открытая сверху башня кругового вращения с установленной в ней 75-мм гаубицей М2 или М2А1. Гаубица имела угол возвышения +35 градусов и угол склонения -5 градусов. Ее скорострельность составляла 4 выстрела в минуту, начальная скорость снаряда — 300-380 м/с. Гаубица могла вести огонь, как прямой наводкой, так и с закрытых позиций. Необходимые для этого прицелы были смонтированы в башне. Для защиты самоходной установки от нападения с воздуха на башне был смонтирован кронштейн для 12,7-мм зенитного пулемета. На самоходной установке монтировались также радиостанция и танковое переговорное устройство. В ходе производства, продолжавшегося с 1942 по 1944 гг., было выпущено 1778 установок М8, которые широко применялись в годы второй мировой войны и в послевоенных локальных военных конфликтах.
технические характеристики | М8 «Scott» |
---|---|
Боевая масса, т | 15,6 |
Экипаж, чел. | 4 |
Длина, мм | 5000 |
Ширина, мм | 2300 |
Высота, мм | 2700 |
Броня, мм | 38 |
Лоб корпуса, мм | 38 |
Лоб рубки, мм | 38 |
Скорость максимальная, км/ч | 56 |
Запас хода, км | 200 |
Кол-во выпущенных экземпляров | 1788 |
Двигатели | ||||
---|---|---|---|---|
Вариант | Тип | Модель | Кол-во | Мощность, л.с. |
1 | К | "Кадиллак", тип 42 | 2 | 2 x110 |
Вооружение | |||||
---|---|---|---|---|---|
Вариант | Тип | Калибр, мм | Модель | Кол-во | Боекомплект, шт |
1 | Гаубица | 75 | M2 или М2А1 | 1 | 46 |
1 | Пулемет | 12,7 | 1 | 600 |
