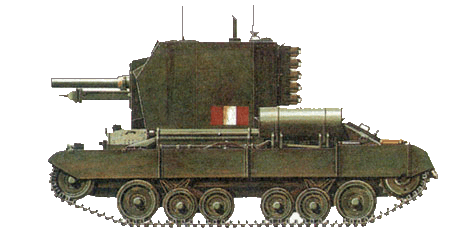

САМОХОДНАЯ АРТИЛЛЕРИЙСКАЯ УСТАНОВКА
«Bishop»
1943
Самоходная установка «Бишоп» изготавливалась с 1943 г. на базе легкого пехотного танка «Валентайн». На оставшуюся практически неизменной ходовую часть танка вместо башни была смонтирована громоздкая прямоугольная полностью закрытая боевая рубка с установленной в ней 87,6-мм гаубицей-пушкой. Боевая рубка имеет сравнительно сильную боевую защиту: толщина лобового листа составляет 50,8 мм, бортовых — 25,4 мм, толщина броневого листа крыши — 12,7 мм.
Установленная в рубке гаубица-пушка со скорострельностью 5 выстрелов в минуту имеет горизонтальный угол наведения около 15 градусов, угол возвышения +15 градусов и угол снижения -7 градусов. Максимальная дальность стрельбы осколочно-фугасным снарядом весом 11,34 кг составляет 8000 м. В боекомплект установки входят осколочно-фугасные, бронебойные и дымовые снаряды. Возимый боекомплект составляет 49 снарядов. Кроме того, 32 снаряда могут быть размещены на прицепе.
Для управления огнем на самоходной установке имеется танковый телескопический и артиллерийский панорамный прицелы. Огонь может вестись как прямой наводкой, так и с закрытых позиций.
Самоходные установки «Бишоп» использовались в артиллерийских полках бронетанковых дивизий, но в ходе войны были заменены самоходными установками «Секстон».
технические характеристики | «Bishop» |
---|---|
Боевая масса, т | 18 |
Экипаж, чел. | 4 |
Длина, мм | 5450 |
Ширина, мм | 2630 |
Броня, мм | 12,7-65 |
Лоб корпуса, мм | 65 |
Лоб рубки, м | 50,8 |
Скорость максимальная, км/ч | 40 |
Запас хода, км | 225 |
Кол-во выпущенных экземпляров | около 200 |
Двигатели | ||||
---|---|---|---|---|
Вариант | Тип | Модель | Кол-во | Мощность, л.с. |
1 | Д | GMS | 1 | 210 |
Вооружение | |||||
---|---|---|---|---|---|
Вариант | Тип | Калибр, мм | Модель | Кол-во | Боекомплект, шт |
1 | Гаубица-пушка | 87,6 | 1 | 49 |
