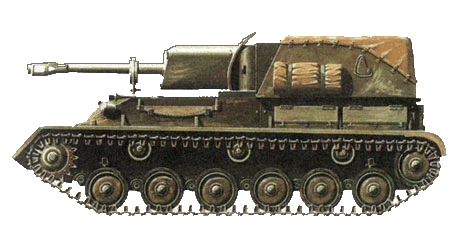

САМОХОДНАЯ АРТИЛЛЕРИЙСКАЯ УСТАНОВКА
СУ-76
1943
Установка СУ-76 создана на базе легкого танка Т-70 как мобильное средство сопровождения пехоты. В передней части установки слева размещался водитель, а справа — моторно-трансмиссионная группа. Боевое отделение (рубка) с установленной в нем 72,2-мм пушкой ЗИС-3 размещалась сзади. Первоначально оно было полностью закрыто броней, но в ходе модернизации, связанной с переходом на использование шасси танка Т-70М, от броневой крыши отказались.
Самоходная установка на шасси танка Т-70М имела обозначение СУ-76М.
Несмотря на некоторые слабости в боевых свойствах СУ-76М (противопульное бронирование, бензиновые двигатели), машины этого типа, дополняя другие типы танков с САУ, широко использовались в боевых действиях. Имея в боекомплекте различные типы боеприпасов, СУ-76М могли поражать живую силу, артиллерию и бронированные цели противника. Достаточно сказать, что подкалиберный снаряд установки с дистанции 500 метров пробивал броню толщиной 100 мм.
Самоходная установка обладала хорошей проходимостью на пересеченной местности, позволявшей ей сопровождать пехоту как огнем, так и колесами. Она преодолевала подъем 28°, рвы шириной до 1,6 м и стенки высотой 0,6 м. Глубина брода, который она могла преодолеть без предварительной подготовки, составляла 0,9 м.
На СУ-76М как правило устанавливались радиостанции 12РТ-3 или 9Р, а также танковое переговорное устройство ТПУ-3.
Самоходная установка поступила на вооружение легких самоходно-артиллерийских полков (по 21 установке в каждом полку) и отдельных самоходно-артиллерийских дивизионов (12 установок), входящих в состав гвардейских стрелковых дивизий.
В 1944 году, когда производство бронетанковой техники в Советском Союзе достигло своего максимума, выпуск СУ-76М составлял около 25 процентов всего производства боевых гусеничных машин. Всего за годы войны было выпущено 360 СУ-76 и 13932 СУ-76М.
технические характеристики | СУ-76M |
---|---|
Боевая масса, т | 10,6 |
Экипаж, чел. | 4 |
Длина, мм | 4966 |
Ширина, мм | 2715 |
Высота, мм | 2110 |
Клиренс, мм | 340 |
Броня, мм | 25-35 |
Скорость максимальная, км/ч | 45 |
Запас хода, км | 270 |
Кол-во выпущенных экземпляров | 14298 |
Двигатели | ||||
---|---|---|---|---|
Вариант | Тип | Модель | Кол-во | Мощность, л.с. |
1 | K | ГАЗ-203 | 2 | 2 х 85 |
Вооружение | |||||
---|---|---|---|---|---|
Вариант | Тип | Калибр, мм | Модель | Кол-во | Боекомплект, шт |
1 | Пушка | 76,2 | ЗИС-3 | 1 | 60 |
Основные модификации | ||
---|---|---|
Модель | Особенности | Кол-во экз. |
СУ-76 | Установка на базе легкого танка Т-70 | 360 |
СУ-76M | Установка на базе легкого танка Т-70M | 13932 |
