Самоходная установка

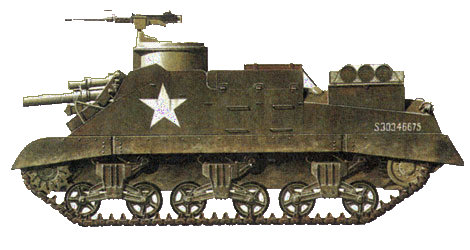

M7 «Priest»
1942
Самоходная установка М7 создана в 1942 г. на базе среднего танка М3 в качестве основного вооружения артиллерийских дивизионов танковых дивизий. Несколько позже, когда средний танк М3 был заменен в производстве танком М4, на базе последнего была создана установка М7В1 «Нью Прист». По своим тактико-техническим характеристикам и конструктивному исполнению обе модификации практически идентичны. Боевое отделение с установленной в нем 105-мм гаубицей М2А1 размещается в передней части корпуса. Угол горизонтального обстрела гаубицы составляет 45 градусов, угол возвышения +35 градусов, угол склонения —5 градусов. Начальная скорость осколочно-фугасного снаряда весом 14,97 кг составляет 473 м/с, дальность стрельбы — 11150 м. Боевое отделение защищено противопульной броней только спереди и по бокам. С правой стороны боевого отделения смонтирована командирская башенка с установленным на ней 12,7-мм зенитным пулеметом.
Конструкция и компоновка основных агрегатов самоходной установки по сравнению с конструкцией и компоновкой агрегатов на базовых танках не изменилась. Установки использовались в 1943—1945 гг. на всех театрах военных действий и зарекомендовали себя как надежное и эффективное средство полевой артиллерии.
технические характеристики | M7 «Priest» |
---|---|
Боевая масса, т | 23,6 |
Экипаж, чел. | 7 |
Длина, мм | 5770 |
Ширина, мм | 2800 |
Высота, мм | 2900 |
Броня, мм | 12,7-57 |
Лоб корпуса, мм | 57 |
Лоб рубки, мм | 12,7 |
Скорость максимальная, км/ч | 40 |
Запас хода, км | 265 |
Кол-во выпущенных экземпляров | 4316 |
Двигатели | ||||
---|---|---|---|---|
Вариант | Тип | Модель | Кол-во | Мощность, л.с. |
1 | K | «Континенталь» R 975 ЕС | 1 | 400 |
Вооружение | |||||
---|---|---|---|---|---|
Вариант | Тип | Калибр, мм | Модель | Кол-во | Боекомплект, шт |
1 | Гаубица | 105 | М2А1 | 1 | 69 |
1 | Пулемет | 12,7 | 1 | 600 |
Основные модификации | ||
---|---|---|
Модель | Особенности | Кол-во |
M7 | базовый вариант. Ходовая часть, силовая установка и трансмиссия заимствованы у среднего танка МЗ. В открытой сверху неподвижной броневой рубке прямоугольной формы на своем стандартном лафете установлена 105-мм полевая гаубица. В правом переднем углу рубки смонтирована турель с крупнокалиберным зенитным пулеметом. | 3490 |
М7В1 | шасси среднего танка М4А3 | 826 |
