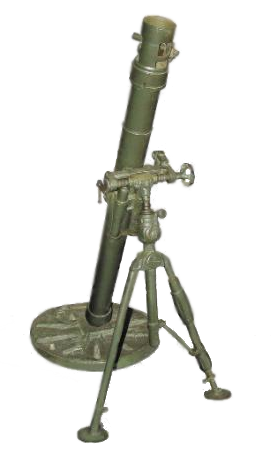

82-мм миномет
БМ-37
(БМ-37)
1937
Батальонный 82-мм миномет обр. 1937 г. представлял собой модернизацию миномета обр. 1936 г. В новом миномете высота ударника уменьшена с 26 до 8 мм, опорная плита сделана круглой, введены небольшие изменения в подъемный механизм, механизм горизонтирования и амортизатор (сделан больший ход пружины). Сделано более надежное крепление прицела. В минометах обр. 1936 г. и обр. 1937 г. применялись оптический минометный прицел МП-1 и минометный прицел с коллиматором МП-82.
82-мм миномет обр. 1937 г. в 1942 году подвергся некоторым изменениям, в частности механизм горизонтирования был расположен непосредственно на правой ноге двуноги. Ряд мелких изменений был внесен в минометы выпуска 1942 и 1943 годов. Наконец, в минометах, выпускавшихся с 1944 года, был введен качающийся прицел и отсутствовал механизм точного горизонтирования.
технические характеристики | 82-мм миномет обр. 1937 г. |
---|---|
Калибр, мм | 82 |
Вес в боевом положении, кг | 56 |
Угол ГН, град |
±3( без перестановки двуноги и плиты), до ±30(с перестановкой двуноги и плиты) |
Угол ВН, град | +45; +85 |
Начальная скорость мины, м/с | |
Вес мины, кг | 3,31 |
Макс. дальность стрельбы, м | |
Кол-во выпущенных экземпляров |
|
Модификации | ||
---|---|---|
Модель | Особенности | Год |
обр. 1941 г. | наличие отделяемого колесного хода, опорная плита арочной конструкции, двунога иной конструкции | 1941 |
обр. 1943 г. |
изменена конструкция двуноги, колеса и крепления прицела |
1943 |
