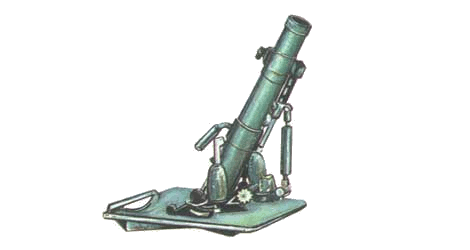

50-мм миномет
leGrWr 36
(leGrWr 36)
1936
![](picture/artillery/mortars/ger_leGrWr_36.gif)
В середине 30-х годов на вооружение немецкой армии поступили два типа минометов: 50-мм легкий миномет образца 1936 года и тяжелый миномет калибра 81 мм выпуска 1934 года. Перед началом Второй мировой войны в пехотной дивизии вермахта имелись в каждой пехотной роте и мотоциклетной разведывательной роте по 3 50-мм миномета. 81 -мм минометы входили в состав пулеметной роты батальона.
50-мм миномет leGrWr 36 состоял из трех основных частей: ствола с подъемным механизмом, опорной плиты и устройств наводки и прицеливания. Ствол представлял собой гладкую трубу, на которую был навинчен казенник со стреляющим приспособлением. В верхней части ствола располагался кронштейн для крепления визирного устройства, в нижней части была приварена рукоятка для ручной переноски оружия. На стволе монтировались также механизмы грубой и точной наводки. На опорной плите размещались вертлюг, на левой стороне которого имелся указатель прицела, рамка с шаровым уровнем, устройство горизонтирования и поворотное устройство.
Стрельба из миномета велась методом самонакалывания 50-мм осколочными минами с чувствительным взрывателем. Прицеливание производилось с помощью шкалы дальностей, визирного приспособления и шарового уровня.
Легкие 50-мм минометы находились на службе вермахта довольно длительное время. Дивизии первых формирований имели по 93 миномета этого типа. Однако боевые действия на Восточном фронте показали слабую эффективность этого оружия в условиях позиционной войны. К тому же в 1940 году пехотные части немецкой армии стали оснащать 30-мм надкалиберными минами, прикрепляемыми к стволу карабина системы Маузера. Поэтому в 1942 году 50-мм минометы в минометных взводах начали заменять 81-мм. Расчет leGrWr 36 состоял из трех человек, которые, кроме миномета, переносили также 50 выстрелов боекомплекта.
технические характеристики | 50-мм миномет leGrWr 36 |
---|---|
Калибр, мм | 50 |
Вес в боевом положении, кг | 14 |
Угол ГН, град | 34 |
Угол ВН, град | до + 90 |
Начальная скорость снаряда, м/с | 75 |
Вес мины, кг | |
Макс. дальность стрельбы, м | 520 |
Кол-во выпущенных экземпляров |
