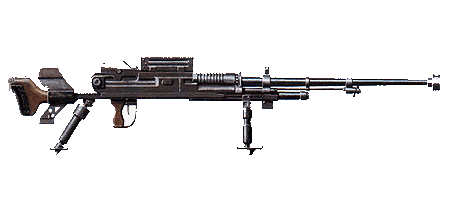

20-мм противотанковое ружье
Тип 97
(Тип 97)
1937

После ряда исследований, проводившихся в 30-е гг., японские оружейники разработали противотанковое ружье, за основу которого была принята конструкция швейцарской 20-мм авиационной пушки Испано-Сюиза. На его базе вскоре был создан оригинальный образец тяжелого самозарядного противотанкового ружья. И уже в 1937 г. на вооружение пехоты принимается 20-мм противотанковое ружье Тип 97.

Ружье состояло из следующих частей: ствол, ствольная коробка, подвижная система, противооткатное устройство, станок-люлька (аналогичный артиллерийским орудиям), прицельные приспособления, магазин. Его автоматика работала по комбинированному принципу отвода пороховых газов с отдачей ствола при его коротком ходе. Запирание канала ствола — клиновое. Подвижная система включала затвор, запирающий клин, затворную раму и две возвратно-боевые пружины. В средней части ствола находилась газовая камора с пятипозиционным регулятором, позволяющим изменять давление отводимых в газовый двигатель пороховых газов. Ствольная коробка имела многочисленные поперечные ребра охлаждения. В ее задней части размещался предохранитель флажкового типа со стопором.

В спусковой коробке монтировались: спусковой крючок, спусковая тяга, разобщитель, спусковая скоба и пистолетная рукоятка управления огнем. Спусковой механизм допускал ведение только одиночного огня.

К особенностям конструкции можно отнести то, что после опорожнения магазина затвор оставался в открытом положении, удерживаемый затворной задержкой. В переднее положение затвор можно дослать только нажав на рычаг защелки магазина, расположенный сверху на ствольной коробке. Питание осуществлялось из коробчатого двухрядного магазина на 5 патронов, присоединяемого сверху ствольной коробки. Однако такое его расположение уменьшало поле зрения стрелка, перекрывая правую часть сектора обзора.

На ПТР Тип 97 был установлен мощный дульный тормоз, поглощавший до 60% энергии отдачи, что избавило это оружие от множества проблем, связанных с не очень надежной работой противооткатного устройства. Кроме того, тормоз способствовал компенсации опрокидывающего момента и стабилизации оружия при стрельбе.

В передней части станка-люльки ружья монтировалась телескопическая двуногая сошка, а в задней части на болте-оси присоединялась подставка-подъемник с трехпозиционной муфтой для вертикальной наводки. Это позволяло менять высоту оружия, что являлось немаловажным при ведении прицельной стрельбы. Сзади на станке крепился приклад с наплечником.

На поле боя ружье переносилось на руках с помощью специальных ручек, вставляемых в соответствующие гнезда станка-люльки. И хотя сам расчет оружия состоял из двух человек — стрелка и подносчика боеприпасов, для его переноски, как правило, требовалось три человека, плюс четвертый, переносивший боекомплект, что в значительной степени усложняло смену позиции в реальной боевой обстановке. В походном положении ружье перевозилось на специальной ручной двухосной тележке. Для стрельбы использовались патроны Тип 97 калибра 20х124 мм, причем, наряду с бронебойными пулями, имелись разрывные и осколочные.
