ручная граната противопехотная

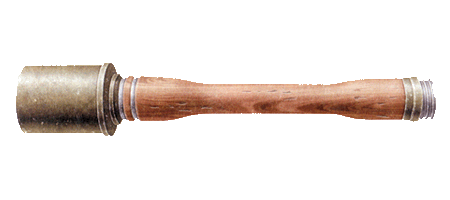

M-24
(M-24)
1914

Ручная граната M 24 является осколочной наступательно-оборонительной гранатой дистанционного действия и предназначена в первую очередь для поражения живой силы противника. Для борьбы с бронированными целями и для разрушения заграждений и огневых точек применялись связки гранат.

Граната состояла на вооружении германской армии со времен Первой мировой войны.

Основными узлами гранаты являются: корпус со взрывчатым веществом, деревянная рукоятка с воспламенительным механизмом и детонатор. Внутри корпуса помещаются разрывной заряд и капсюль-детонатор. Воспламенительный механизм терочного типа. Он состоит из дистанционной трубки с капсюлем, стаканчика с терочным составом, чашечки стаканчика, проволочной терки со свинцовым (или фарфоровым) шариком и шнура с фарфоровым кольцом.

При выдергивании вытяжного шнура, соединенного с проволочной теркой, последняя, будучи завита в спираль, проходит через отверстие в стаканчике, выпрямляется, создает трение и воспламеняет терочный состав. Пламя терочного состава зажигает пороховую мякоть замедлителя, которая горит 4,5–5 с. Огонь от пороховой мякоти передается капсюлю-детонатору (запалу), который, взрываясь, вызывает детонацию разрывного заряда гранаты.

На базе гранаты M 24 была разработана дымовая граната обр. 1939 г., отличительным признаком которой является белая полоса на корпусе, а также наличие отверстий на нижнем торце корпуса.

Выделение дыма серовато-белого цвета начинается по истечении примерно 7 с с момента выдергивания вытяжного шнура. Образующаяся при этом дымовая завеса держится 1,5–2,5 мин.

Ручная граната M 24 была простым и надежным средством ближнего боя. В годы Второй мировой войны она выпускалась в больших количествах и использовалась частями Вермахта на всех фронтах.
