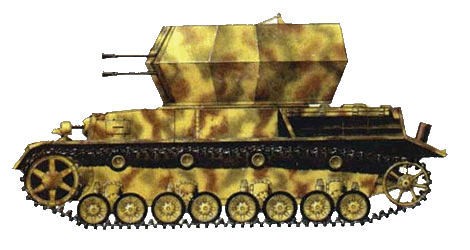

ЗЕНИТНАЯ САМОХОДНАЯ УСТАНОВКА
«Wirbelwind»
1944
Прототип ЗСУ «Wirbelwind» был построен в мае 1944 года и стал первым настоящим зенитным танком. Прототип ЗСУ был построен на шасси поврежденного в боях и возвращенного для капитального ремонта танка Pz.IV.
Концепцию «Wirbelwind» предложил Карл Вильгельм Краузе (Karl Wilhelm Krause), офицер 12-й танковой дивизии SS «Hitler Jugend».
На «Wirbelwind» устанавливались специально разработанные открытые сверху башни, имеющие 9 граней. Башня устанавливалась на стандартное место башни Panzer IV. «Wirbelwind» вооружался 4-х ствольным 20-мм орудием Flak 38 L/65, (которое с успехом могло использоваться против наземных целей). ЗСУ были выпущены в ограниченном количестве компанией Ostbau Works в Сагане (Sagan).
Всего с 1944 года было произведено 106 ЗСУ «Wirbelwind». Этот вариант ЗСУ направлялся в распоряжение танковых дивизий. Этот зенитный танк был очень эффективен против низколетящих воздушных целей. Всего на Восточный фронт было отправлено 90 единиц ЗСУ «Wirbelwind», а на Западный - 16.
В проектах военного командования Верхмата были планы по увеличению огневой мощи «Wirbelwind». В конце 1944 года планировалось перевооружить имеющиеся «Wirbelwind» четырьмя 30-мм орудиями MK 103/28 или MK 103/38, способными выстреливать до 1600 выстрелов в минуту. В декабре 1944 года Ostbau изготовила только один прототип, обозначенный как Zerstorer 45 (Истребитель 45) - 3cm Flakvierling MK 103/1-8 auf Sfl Pz.Kpfw.IV.
В 1945 году было принято решение использовать шасси устаревших Panzer III с установкой на них башни от «Wirbelwind». Этот проект получил обозначение Flakpanzer III. Было заказано 90 таких танков, но окончание войны закрыло этот проект.
технические характеристики | «Wirbelwind» |
---|---|
Боевая масса, т | 22 |
Экипаж, чел. | 5 |
Длина, мм | 5920 |
Ширина, мм | 2900 |
Высота, мм | 2760 |
Клиренс, мм | 400 |
Броня, мм | 10-50 |
Лоб корпуса, мм | 50 |
Борт корпуса, мм | 30 |
Корма корпуса, мм | 20 |
Днище корпуса, мм | 10 |
Башня, мм | 16 |
Скорость максимальная, км/ч | 38 |
Запас хода, км | 200 |
Кол-во выпущенных экземпляров | 106 |
Двигатели | ||||
---|---|---|---|---|
Вариант | Тип | Модель | Кол-во | Мощность, л.с. |
1 | К | Maybach HL 120TRM, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения, 265 л.с. (195 кВт) при 2600 об/мин | 1 | 265 |
Вооружение | |||||
---|---|---|---|---|---|
Вариант | Тип | Калибр, мм | Модель | Кол-во | Боекомплект, шт |
1 | Пушка | 20 | Flak 38 L/65 | 4 | 12800 |
1 | Пулемет | 7,92 | MG34 | 1 | 1350 |
